体機能詳細 NMEA2000各種NMEA2000機器の監視 操作ができます。
トローリングモーター オートパイロットの制御
エンジンの回転数 燃費 使用時間の監視
ヘディングやGPSデータの取得表示可能  デジタル・スイッチングFBから遠く離れた場所のスイッチをON OF 劇的に艤装が単純化できます  FUSION LINK本物の防水マリンオーディオFUSIONと接続コントロール 防水ヘッドユニットに収めたスマートフォンにGPSMAPからアクセス 設定したゾーンで鳴らす音楽を個別にコントロール   マリンウオッチquatixと接続内蔵ANT®を使ってGPSMAP/ECHOMAP CHIRPからNMEAに2000®データをマリンウオッチquatixと通信
ウェイポイントをマーク ルートを読みこんで、スタート地点を知らせる オートパイロットリモコン/VIRB®アクションカメラのリモートコントロール
quatixが持つ3400箇所の潮汐表 高度計、気圧計、3軸コンパス 温度センサーデータをNMEA2000経由で供給
セイルレーシング専門機能：レースカウントダウンタイマー、仮想スタートラインとタックアシストが使えます
操作免許不要レーダーで最高の解像度6FTオープンアレイレーダー接続可能 6FTオープンアレイレーダーは1.1°指向角 1km先の20m以下の船も1隻 1隻分離探知できる解像度を誇ります エコートレイル バードビューレーダー デュアルレンジ表示 海底地形図との重ねあわせなどができる高機能レーダーGMRシリーズと接続できます 工事設計認証を取得しているので日本で電波法に基づいて開局免許が取得できます  全ての探査機能を装備したDGPS魚群探知機の決定版です。
(魚探回路は搭載されていませんので他のGPSMAPの型番末尾xsvもしくはxsシリーズかネットワークソナー+振動子が必要です)
QUICKDRAW CONTOURS(自動等深線作図機能）では30cm間隔の等深線図を自分でリアルタイムで生成します。自分の地図を作るのにパソコンもインターネットもソフトもいりません。そして無料です。
GPSMAPではGARMINネットーワークを介してつながっているGPSMAP/AQUAMAPと地図共有機能が有りますので
ネットワーク内の魚群探知機で作成したQUICKDARAW CONTURE地図を全てのディスプレイから見ることができます どんどん蓄積どんどん詳細になる自分の地図 この地図が2回の航海で
こんなに詳細になっていきました。
ただ走るだけです。
この機能をONにするだけで走った場所、釣れた場所を水中地形図化していきます。 水深ごとにグラデーション表示も可能です。
水深ごとの色分け表示も可能。
設定水深は10CM単位で可能
NEWPECより正確で詳しい自分だけの地図
これはNEWPEC 海底地形図1m間隔の等深線図の漁礁です
 これにQUICKDRAW CONTOURSで等深線を作るとこんな感じです
30分でこんな地図ができてしまいました。  実証テストでも水深445Mで30cm間隔等深線を現場で描画しています。
実証テスト 自動海底地形図作成機能 Quickdraw Contours
実際に時速4.55km 水深445.4mでも30cm刻みの等深線を生成しています
魚探画面では到底感知できない凹凸を図化していきます。
Quickdraw Contoursがあれば本当にどうして釣れたかわかってしまう詳細マップが自動生成されます。これまで24万円のB175Lでないと分からなかった微妙な凹凸が GT21でもわかるようになり、等深線図でそれがのこるのです。アカムツ キンメはもちろんアコウダイ アブラボウズのつき場が明らかになっていくことでしょう
高価な機材を積む漁船よりも高度な探査が可能になり、これまでわからなかった深海の詳細な地形を現場で無料で見ることができます。
PANOPTIX接続 PANOPTIXは単なる振動子ではなく振動子+送受信回路+演算回路+加速度センサーが内蔵された3Dソナーモジュールです。送受信解析補正済みのデータをイーサネットで送信します。
ECHOMAPCHIRP 7/9SV 7cvには3DソナーPANOPTIX専用イーサネットポートが装備されて、1台接続可能です。
PANOPTIX3Dソナー[別売]を組み合わせると前方や下方を毎秒1回3D化、魚がどの方向へ動いているか、すべて把握できます。LIVE VUモードでは水中ライブ映像を動画表示が可能で、ルアーのスライド状態やフォール速度、魚がルアーを追いかけてく動画が見ることができます。
PANOPTIXはエコートレイル機能で魚の移動した残像が表示されますので魚が仕掛けに反応しているかどうかを水中を覗くように見ることができます。魚の反応がわかるので釣らなくてもより魚が好む色やアクションを短時間でみつけられます。 PANOPTIXで異次元の釣りが可能になります。 異次元 予言フィッシングガイドタチウオの映り方 GARMIN公式デモンストレーター 森本 純 ■実釣 タチウオをPanoptix PS30 下方探査用３Dソナーで追い詰める これから釣れる人を予言して実際に釣っている動画を御覧ください  ＰＳ30/31の実際の動作を動画で説明しています G-Fisher 魚探の達人 タチウオ編（Chase 森本船長） PS31 3D前方探査を使えば前方90M 60°の水面から水中90mの3角柱 の探査領域を毎秒1回走査 前方横方向に移動していく魚を狙い撃ちしたり追跡できます。 3D前方探査 前方ライブ映像 PS21 PS21はPS31から3D表示機能を減らして前方ライブ探査機能だけに絞り込んだモデルです
前方探査では前方90m以内の魚の反応がライブ映像動画で表示できます。ルアーそのものやルアーを追いかける魚が映るのでキャスティングの釣りを全く違う次元に引き上げます。 PS30 下方探査では下方の前45m後45m右90m左90mの探査範囲を1秒に1回探査して魚の移動方向水深を毎秒把握できます。
エレコートレールによって動くものは尾引が表示されます。
ジグや鯛ラバに反応しているかどうか、群れが右舷にいるか左舷にいるかリアルタイム把握できます。 下方ライブ映像  3D下方探査  3D下方履歴  GPS連動スクロールバック (魚探回路は搭載されていませんので他のGPSMAPの型番末尾xsvもしくはxsシリーズかネットワークソナー+振動子が必要です) スクロールバック機能は探査効率を大幅に向上させる機能です。通りすぎてしまったポイントを魚探画像を巻き戻してカーソルで指定した画像の位置を記録できます。
自船の真下だけでなくサイドビューに写った自船の横方向の過去の物体も巻き戻して記録できます。  サイドビュースキャンスクロールバック
(魚探回路は搭載されていませんので他のGPSMAPの型番末尾xsvもしくはxsシリーズかネットワークソナー+振動子が必要です)
過去の過ぎ去った横方向の座標値を取得記録  ソナーログ (魚探回路は搭載されていませんので他のGPSMAPの型番末尾xsvもしくはxsシリーズかネットワークソナー+振動子が必要です) ソナーログは魚探が表示した画像をGPS座標とともに録画する機能です。無料のPCソフトHOMEPORTにに録画データを表示して、今日走行した場所から新たにポイントを見つけ出すことができます。 10HZ DGPS 32CH GPS/GLONASSレシーバーは秒速5m 10ノット/時でも1m間隔で座標データを更新します。QUICKDRAW CONTOURS(自動等深線作図機能）で正確な等深線を描くために、スクロールバックで高精度の座標データを取得するためにECHOMAP/ECHOMAP CHIRPシリーズでは入門機から毎秒5回データ更新5HZ DGPSです。 GPXウェイポイント転送機能 GARMINはGPSで取得したポイントデータはお客様の資産だと考えています。時間と燃料と情熱を掛けて集めたデータが持ち出せないと万が一機器が壊れた時に大切なデータを失うことになります。
GARMINは他社の機器に蓄積したポイントデータをGPX形式で読み込めます。また、当然GARMINから出力も可能です。 地図 国土交通省刊行1/25000の海岸線と556の湖やダムデータを無料で使用できます。
オプション地図は「株式会社いいよねっと」様にて日本全土NEWPEC+1m 間隔 海底地形ファイル[別売]が用意されています。シンプルに購入した日からポイントがわかる1m等深線図+漁礁入りです。 ※本体のみの販売です。使用するには、対応するネットワークに接続されたソナーユニット+振動子が必要です(魚探回路は搭載されていませんので他のGPSMAPの型番末尾xsvもしくはxsシリーズかネットワークソナー+振動子が必要です) 互換性のある機器NMEA2000ネットワーク 構築用パーツ仕様 |
|---|
寸法 | 16.80インチ x 11.23インチ x 3.60インチ (42.7 cm x 28.5 cm x 9.2 cm) |
|---|
重さ | 13.0ポンド（5.90キログラム） |
|---|
防水性能 | IPX7 |
|---|
タッチスクリーン | ○ |
|---|
表示タイプ | 4K、IPS、ミニLED（ローカルディミング）バックライト |
|---|
ディスプレイサイズ | 15.04インチ x 8.50インチ x 17.25インチ（対角38.2 cm x 21.5 cm x 43.8 cm） |
|---|
ディスプレイ解像度 | 3840 x 2160ピクセル |
|---|
取り付けオプション | フラットまたはフラッシュ |
|---|
入力 | タッチスクリーン |
|---|
偏光レンズの視認性 | ○ |
|---|
地図と記憶 |
|---|
データカードに対応 | microSD™ カード 2 枚 (製品背面) |
|---|
USBカードリーダーをサポート | ○ |
|---|
ウェイポイント | 5,000 |
|---|
トラックポイント | 5万 |
|---|
トラック | 保存したトラック50件 |
|---|
ナビゲーションルート | 100 |
|---|
センサー |
|---|
GPS | ○ |
|---|
グロナス | ○ |
|---|
ガリレオ | ○ |
|---|
北斗 | ○ |
|---|
受信機内蔵 | ○ |
|---|
受信機 | 10 Hz |
|---|
NMEA 2000対応 | ○ |
|---|
NMEA 0183互換 | ○ |
|---|
WAASをサポート | ○ |
|---|
マルチバンド、マルチ衛星GPSをサポート | ○ |
|---|
オプションのマップサポート |
|---|
ブルーチャート g3 | ○ |
|---|
ブルーチャート g3 ビジョン | ○ |
|---|
レイクビュー g3 | ○ |
|---|
レイクビュー g3 ウルトラ | ○ |
|---|
ガーミン ナビオニクス+™ | ○ |
|---|
ガーミン ナビオニクス ビジョン+™ | ○ |
|---|
topo100K | ○ |
|---|
標準マッピング | ○ |
|---|
ガーミン クイックドロー コンター | ○ |
|---|
ラスターチャートのサポート | ○ |
|---|
チャートプロッターの機能 |
|---|
スマートモード対応 | ○ |
|---|
AIS | ○ |
|---|
DSC | ○ |
|---|
Fusion-Link™対応無線をサポート | ○ |
|---|
GCV ブラックボックスソナーサポート | ○ |
|---|
ActiveCaptain®対応 | はい |
|---|
音声コマンドをサポート | ○ |
|---|
GRID（ガーミンリモート入力デバイス）対応 | ○ |
|---|
GRID 20対応 | ○ |
|---|
ワイヤレスリモコン対応 | ○ |
|---|
セーリングの特徴 | ○ |
|---|
音声アラート | ○ |
|---|
OneHelm サポート | ○ |
|---|
電気的特徴 |
|---|
電源入力 | 10〜32Vdc |
|---|
12 Vdcでの標準電流消費量 | 5.44 A |
|---|
12 Vdcでの最大電流消費量 | 6.3A |
|---|
10 Vdcでの最大電力使用量 | 68ワット |
|---|
ソナー機能 |
|---|
ソナーを表示 | ○ |
|---|
出力 | 1kW |
|---|
従来のソナー（デュアル周波数/ビーム） | はい（デュアル1kW） |
|---|
内蔵xCHIRPをサポート | ○ |
|---|
内蔵RapidReturnをサポート | はい（最大2倍） |
|---|
クリアビュー | ○ |
|---|
サイドビュー | ○ |
|---|
Panoptix™ソナー | ○ |
|---|
ライブスコープ | ○ |
|---|
接続 |
|---|
NMEA 2000®ポート | 1 |
|---|
NMEA 0183 入力（Rx）ポート | 1 |
|---|
NMEA 0183出力（Tx）ポート | 1 |
|---|
ビデオ入力ポート | 1 (BNC コンポジット); 1 HDMI (HDCP 準拠) |
|---|
ビデオ出力ポート | HDMI 1系統 |
|---|
J1939ポート | 1 |
|---|
Garmin BlueNetネットワークポート | 2 |
|---|
USBポート | はい（USB-C x 1） |
|---|
Bluetooth®ペアリング | ○ |
|---|
ANT®（接続性） | ○ |
|---|
Garmin Wi-Fiネットワーク（ローカル接続） | ○ |
|---|
Wi-Fi周波数帯域 | 2.4GHzと5GHz |
|---|
オーディオ出力 | ○ |
|---|

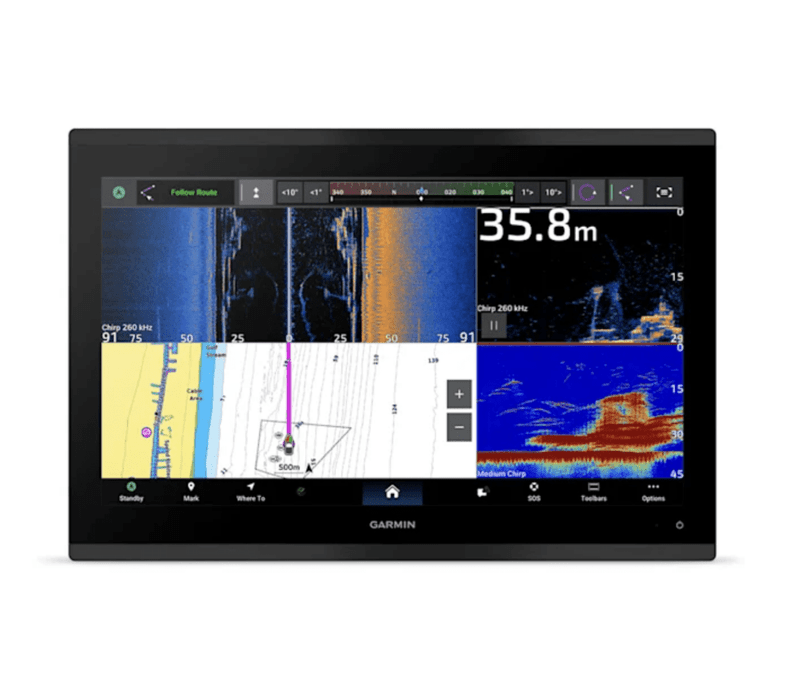

- GPSMAP 9017xsv プレミアムチャートプロッター
- 電源ケーブル
- NMEA 2000 ®ネットワーク用バックボーン/ドロップケーブル（2メートル）またはTコネクタ
- フラッシュマウントキット
- 保護カバー
- トリムピーススナップカバー
- ドキュメント
※GPSMAP9017xsvシリーズはベイルマウント架台はオプションがありません。インダッシュ設置のみ対応です
|
