バードレーダー GMR 12KW xHD2  オープンアレイ・アンテナタイプ発信部

商品コード : 010-01333-02
製造元 : GARMIN.inc
参考税別小売価格 : 959,000円
価格 : 959,000円( 税込1,054,900円)
数量    在庫あり


かごに入れる すぐに購入
  • お気に入りリスト
  • 商品についての問い合わせ
このエントリーをはてなブックマークに追加

GARMIN MARINEディーラー専用ショップ

一般のお客様は直接購入できません。 GARMIN製品はConnected GARMIN取扱店からご購入ください。

あなたにとって最適なレーダーの選び方
保証内容の
詳細を表示
  • 通常製品は出荷日から2年間保証
  • FORCEは出荷日から3年間保証
  • 振動子の故障も保証対象
  • LiveScope振動子も保証対象
  • GLS 10の故障も保証対象

物理的破損、誤使用、誤施工、保証条件外の使用による故障は、無償修理の対象外となる場合があります。

Connected GARMIN保証

通常製品は2年間、FORCEは3年間の無償修理保証です。振動子、LiveScope振動子、GLS 10も保証対象です。

正規輸入品を確認

製造番号からConnected GARMINのサービス対象機器であるかを確認できます。


GARMIN MARINE製品サポート
GARMIN MARINE製品サポート

G-FISHINGサポート内の検索

GARMIN 正規ディーラー顧客限定 認証アイテム プレゼントキャンペーン




12KW バードビュー・オープンアレイレーダー ペデストル(発信部)

GARMIN GMR 12kW OPEN ARRAY

4kWの3倍の出力で鳥山を探す12kW。世代は「使い方」で選ぶ。

12kWは4kWに対して送信出力が3倍です。第2世代と第3世代で出力・回転数・ビーム幅・バードモードは同じです。第3世代は最大設定レンジが72海里から96海里に広がります。真エコートレイルとスキャン平均化も加わり、ネットワークはBlueNetになります。鳥山探索が中心なら第2世代でコストを抑えられます。他船監視や、荒天・競合船の多い海域での鳥探しには第3世代が向きます。

■用途別の選び方

鳥山レーダーとして使う → 第2世代(この商品)

出力・ビーム幅・バードモードは第3世代と同じです。BlueNet機器を増やさずに、従来のGarminマリンネットワークへそのまま接続できます。

他船監視・荒天時の鳥探し → 第3世代

真エコートレイルで他船の動きを判別しやすくなります。スキャン平均化で波・雨の反射を抑え、荒天時も鳥の反応を残せます。レンジは最大96海里まで設定できます。BlueNet機器が第3世代レーダー1台だけなら、アダプターケーブルで従来のGarminマリンネットワークに接続できます。BlueNet機器が2台以上ある場合はGateway・Switchが必要です(下記の注意参照)。
第3世代 12kW xHD3 発信部はこちら
第3世代(BlueNet製品)を選ぶ場合の接続上の注意:BlueNet製品が2台以上ある場合は、BlueNet製品だけのネットワークに分け、BlueNet 20 Switchで接続してください。従来のマリンネットワークにBlueNet製品を2台以上つなぐと、機器が起動しなくなります。2つのネットワークをつなぐときは、必ずBlueNet 30 Gatewayを使ってください。

設置面が低い船ならレドームという選択肢も
レーダーで探せる距離は、出力やアンテナの種類よりも設置面の高さで決まります。設置面が高くならない船で、1〜2海里(約1.9〜3.7km)の範囲で鳥山を探すのであれば、レドームで十分対応できます。鳥山目的なら18インチ第2世代 GMR18 xHD(¥337,182)、走りながら他船を監視するなら18インチ第3世代 GMR18 xHD3(¥399,909)です。左右に並ぶ目標をより細かく分けて見たい場合は、24インチ第3世代 GMR24 xHD3(¥539,000)も選べます。

■この商品の概要

項目内容
対象モデルGMR 1224 xHD2(4ft)/GMR 1226 xHD2(6ft)
第2世代
出力12kW
回転数24/48RPM(デュアル回転)
最大設定レンジ72海里
水平ビーム幅4ft 1.8°/6ft 1.1°
表示高解像度8ビットカラー(大小の目標とノイズを区別しやすい)
ネットワークGarmin マリンネットワーク
操作資格必要(レーダー級海上特殊無線技士、または第二級海上特殊無線技士以上)
第3世代のみの機能真エコートレイル、スキャン平均化、ターゲットサイズ角度調整、100ノット耐風(この商品には非搭載)

最大設定レンジは画面で選べる最大距離です。実際に探知できる距離は設置高さで決まります(後述「距離を伸ばすのは、出力ではなく設置高さ」)。

■水面に浮かんで休む鳥を探知判別するバードモード

もともとは一部のカジキトーナメンターが航空用レーダーを船舶に積んで鳥山を探し、カジキやマグロのいるナブラを誰よりも早く見つけるというシークレットメソッドからヒントを得て開発が始まりました。

航空レーダーを開発しているGARMINは、航空機のバードストライクを避けるために水の上で休む鳥を検知できるレーダーを開発しています。同様の鳥を探査するアルゴリズムをマリンレーダーに転用搭載したのが自動バードゲインです。この機能を使うと、水の上で休む鳥は黄色の反応で表示され、鳥がベイトフィッシュを見つけて水面から飛び立つと、赤く連続的に形が変わる反応として表示されます。

鳥を見つけるのはもちろん、フィッシュイーターに追われて水面まで上がったベイトに鳥がダイブしている状態も見つけられます。これから発達するナブラ、消えていくナブラを鳥の状態から判断できるのが、GARMINのバードモードです。

バードモードで鳥山を発見

バードモード

■なぜ12kWを選ぶのか

遠方の鳥や反射の弱い目標を探すなら、12kWを選ぶ理由は「送信エネルギーの余裕」です。12kWモデルは4kWモデルに対して3倍のピーク出力(送信中の瞬間的な電波の強さ)を持ちます。同じパルス長(1回の送信時間)で比較すると、1回に送り出すエネルギーも3倍になります。

4kWと12kWの比較

比較項目4kW12kW
4ftモデル(第2世代)GMR 424 xHD2GMR 1224 xHD2
4ftモデル(第3世代)GMR 434 xHD3GMR 1234 xHD3
ピーク出力4kW12kW
同じパルス長での送信エネルギー基準:13倍
最大設定レンジ(第2世代)72海里72海里
最大設定レンジ(第3世代)72海里96海里
水平ビーム幅4ft 1.8°/6ft 1.1°4ft 1.8°/6ft 1.1°(同じ)
発信部の価格(第2世代・税抜)¥558,091¥959,000
発信部の価格(第3世代・税抜)¥691,727¥1,016,273

数値の根拠:Garmin公式製品仕様(GMR 424 xHD2/GMR 1224 xHD2)、第3世代のレンジはGarmin発表(GMR xHD3シリーズ)。エネルギー比は同じパルス長を前提に12÷4で算出。価格はアンテナを含まない発信部の当店販売価格です。最大設定レンジは、鳥の検出距離を保証する数値ではありません。

なぜ、送信エネルギーが重要なのか

レーダーは、送った電波が目標に当たり、戻ってくる反射を受信して目標を表示します。遠方の目標や鳥などは戻ってくる反射が弱く、雑音に埋もれてしまうことがあります。12kWは、ほかの条件が同じなら4kWより戻ってくる反射を強められるため、こうした目標を捉える余裕を増やせます。

「見つける力」と「見分ける力」の違い

「見つける力」は、弱い反射を雑音の中から捉える能力です。送信出力を上げることで、この能力に余裕を持たせられます。「見分ける力」は、近接した目標を別々に表示する能力です。前後方向の分離には主にパルス長、左右方向の分離にはアンテナのビーム幅が関係します。

性能を決める要素主に関係する能力12kWを選ぶ意味
送信出力弱い反射を捉える余裕4kWより出力を増やせる
パルス長前後の目標の分離同じ長さなら理論上同等
アンテナのビーム幅左右の目標の分離同じアンテナでは公称値が同じ

仕様上の確認事項:4kWと12kWで、全レンジのパルス長が同一かどうかは公式資料で未確認です。パルス長についての説明は、同じ長さで比較した場合の原理です。

鳥探索を重視する方へ

遠方の鳥や小さな鳥群を探すなら、4kWの3倍となる12kWの出力が選ぶ理由になります。ただし出力を上げると海面反射も強くなるため、12kWでも必ず鳥を発見できるわけではありません。出力が3倍でも探知距離は3倍にならず、理論上約1.32倍です(後述「■遠く・荒天で鳥を探すなら、出力が効きます」)。

さらに出力の余裕が必要な方は25kW(12kW比 約2.08倍)もお選びいただけます:25kW 第2世代 xHD2/25kW 第3世代 xHD3

■見分ける力はアンテナで決まる:6ftで水平ビーム幅1.1°

左右に並んだ目標を分けて表示できるかどうかは、出力ではなくアンテナの水平ビーム幅で決まります。4ftオープンアレイの1.8°は18インチレドーム(5.2°)の約1/3で、1km先で左右に並ぶ目標を分けて表示できる幅は約91m→約31mになります。6ftオープンアレイ(1.1°)なら約19mです。

船団を1隻ずつ、鳥山を1羽ずつの粒として映せるため、鳥山が発達中かどうかを粒の密度で見極められます。

オープンアレイの表示例

アンテナ別の方位分解能(左右に並ぶ目標を分けて表示できる幅の目安・m)

目標までの距離6ftオープンアレイ
水平ビーム幅1.1°
4ftオープンアレイ
水平ビーム幅1.8°
24インチレドーム
水平ビーム幅3.7°
18インチレドーム
水平ビーム幅5.2°
20m(最小レンジ)0.40.61.31.8
100m1.93.16.59.1
500m9.615.732.345.5
1km19.231.464.791.0
1海里(1,852m)35.658.2120169
5海里(9,260m)178291599843
10海里(18,520m)3565821,1981,685

計算式:目標までの距離 × tan(水平ビーム幅)。ビーム幅の公称値から算出した理論上の目安で、パルス長・画面設定・海況により実際の見え方は変わります。

高解像度の表示例

■距離を伸ばすのは、出力ではなく設置高さ

出力が大きいほど弱い反射を捉える余裕が増えるのは間違いありません。ただしパワーを上げただけでは距離は伸びません。距離を伸ばしたい場合は、レーダーを設置する高さを上げてください。

アンテナ設置高さ海面上の目標までのレーダー水平線
3m約3.8NM(約7.1km)
5m約5.0NM(約9.2km)
8m約6.3NM(約11.6km)
10m約7.0NM(約13.0km)

前提:一般的なレーダー水平線の概算式 距離(NM)≒2.22×(√アンテナ高さm+√目標高さm)。上表は目標高さ0mで計算。目標が高いほど距離は伸びます(例:アンテナ5m・目標10m→約12NM)。気象・海況により実際の探知距離は変わります。

■性能を引き出す設置:前傾4°・船体の水平維持・船首方位

レーダーの性能を引き出すには、レーダーを最低でも水平、できれば前方に4度程度お辞儀(前傾)させた状態で設置することが大切です。そのためには、Scanstrut(スキャンストラット)のレーダーマウントとベースウェッジを使って前に倒します。

また、走行中は船のバウ(船首)が上がるため、そのままではレーダーが空を映してしまい、海面が映りません。そこでハイドロタブ(HydroTab)を使い、船のローリング(横揺れ)やピッチング(縦揺れ)を制御します。ハイドロタブの自動制御によって船が常に水平を保とうとするため、荒れた海面でも海面付近の鳥山を映し続ける能力が高まります。

さらに、海図重ね表示・トゥルービュー表示・MARPA(他船追尾)を使うには船首方位信号が必要です。ビーム幅の細いオープンアレイの性能を活かすには、船首方位の誤差を小さく抑えられるサテライトコンパスMSC-10の併用をおすすめします。

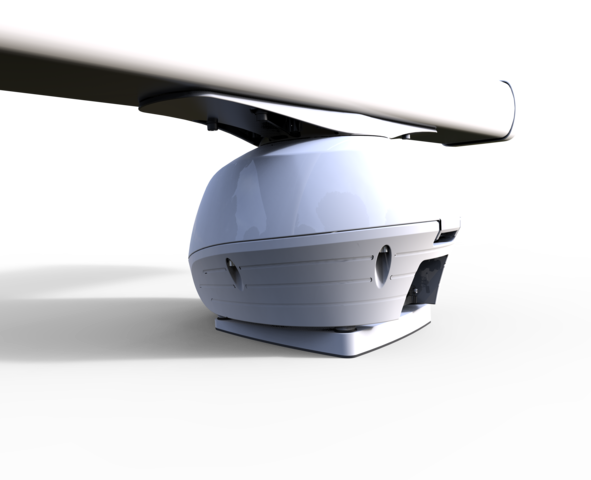

Scanstrut WD-OPNARY-01 オープンアレイ用4°ベースウェッジ

Scanstrut WD-OPNARY-01
オープンアレイ用 直接取り付け4°ベースウェッジ

¥29,900(税抜)

オープンアレイの台座の下に入れて、レーダーを前方へ4°傾けます。

▶ Scanstrut レーダーマウント一覧

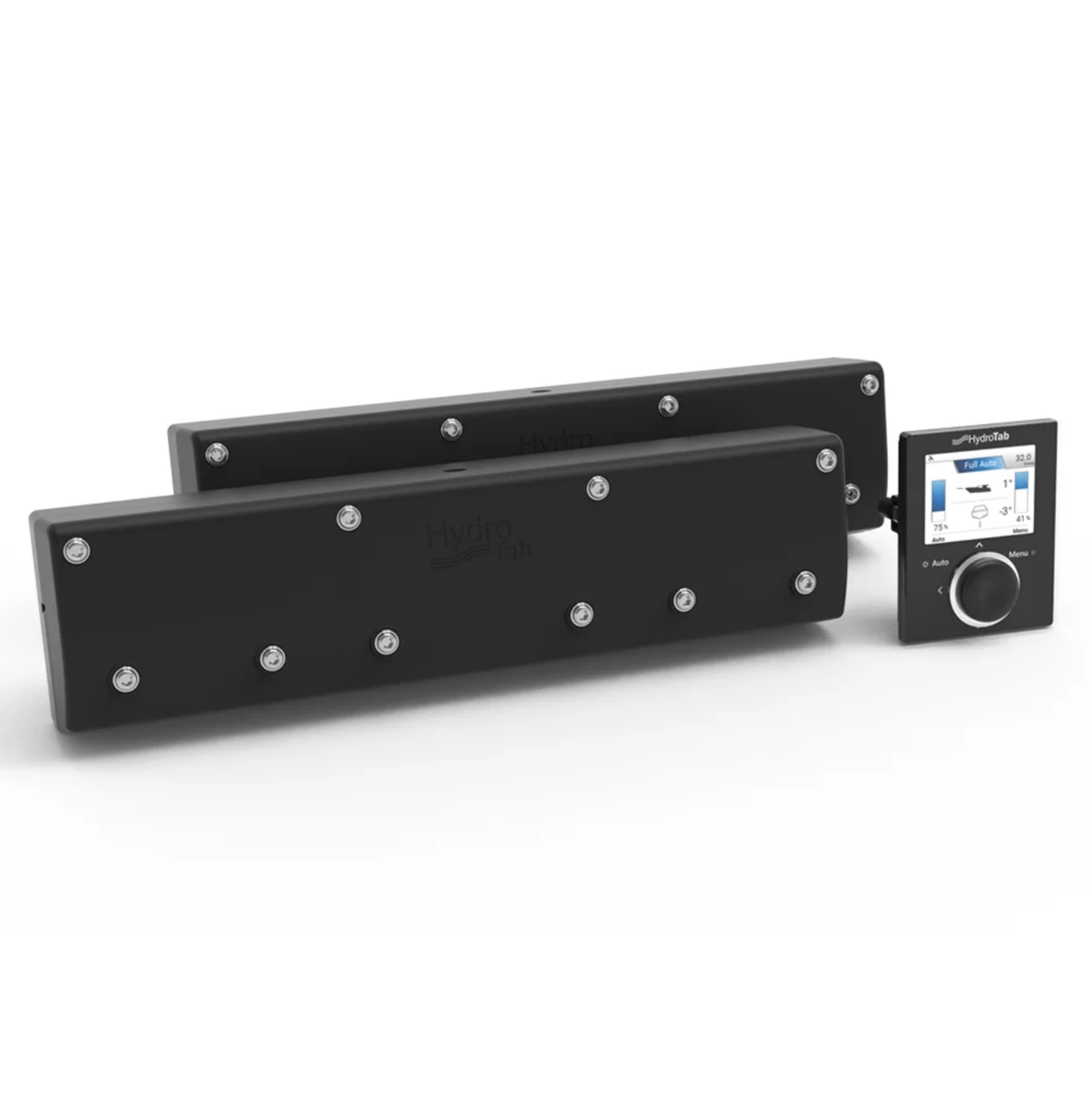

HydroTab インターセプターセット

HydroTab(ハイドロタブ)
オートインターセプター

セット内容により異なります

船体のローリング・ピッチングを自動で補正し、走行中も船を水平に保ちます。

▶ SRシリーズ(32ft以下)
▶ LSシリーズ(船内機用)

MSC-10 サテライトコンパス

MSC-10 サテライトコンパス(船首方位センサー)

¥197,181(税抜)/BLACK ¥200,818(税抜)

MSC-10は、磁気干渉を受けにくい船首方位を毎秒10回供給し、レーダーの海図重ね表示・トゥルービュー表示・他船追尾(MARPA)に役立ちます。

■主な機能(第2世代 xHD2)

エコートレイル

他船の過去の「軌跡」が画面に残り、移動する船や衝突の恐れがある船を見つけやすくなります。鳥山へ向かう競合船の進路も読み取れます。自船の動きの影響を除く「真エコートレイル」は第3世代の機能です。

48RPM 高速回転アンテナ

回転速度を24RPMと48RPMから選べます。48RPMでは画面の再描画が速く、動きの速い目標も追いやすくなります。

48RPMアンテナ

デュアルレンジ表示と海図への重ね表示

1台のレーダーで2つのレンジを同時に表示でき、近距離と遠距離それぞれに独立した距離設定と感度制御が可能です。チャートプロッター上で分割画面に並べて表示し、いずれかまたは両方のレンジを海図に重ねられます。

1m間隔の海底地形図(NEWPEC+海底地形図の購入が必要)の上にレーダーエコーを重ねると、他船がどの水深のどの位置にいるか、漁網のブイがどこにあるかを把握できます。反応に出た船や鳥をウェイポイントとして記録し、オートパイロット航法を開始することも可能です。

海底地形図上のレーダーエコー他船の座標記録

調整がいらないオートモード(ダイナミックオートゲイン)

感度・海面反射除去・雨雪反射除去をワンタッチで最適化します。感度(ゲイン)は、港、海岸近く、外洋の沖合に合わせて自動的に調整されます。

ダイナミックオートゲイン

ダイナミックシーフィルター

凪から荒れた海まで、海の状態に応じて海面反射の除去レベルを自動的に調整します。

ダイナミックシーフィルター

パルス拡張

送信パルスの持続時間を長くして、ターゲットからの反射エネルギーを最大化します。チャートプロッター上のターゲットの反応が大きくなり、遠距離の反応を見る場合に有効です。

パルス拡張

デュアルレーダー対応

同じネットワーク上の2台のレーダーから、表示器ごとに表示するレーダーを選べます。たとえばレーダー1をショートパルス・低感度の近距離高解像度設定にして延縄を監視し、レーダー2をロングパルスの長距離設定にして航行する他船を探知する、といった使い方が1台のディスプレイで可能です。

デュアルレーダー対応

最小レンジ20mの近距離探知

100mを切る距離でも漁網の浮きをレーダーエコーで表示します。混雑した海域でも、複数のターゲットを明確に映し出します。

レーダー映像が自船ヘディングに追従するトゥルービュー表示

船首方位センサーからの方位データ(MSC-10は毎秒10回更新)により、自船の旋回に合わせてレーダーエコーと海底地形図が滑らかに回転します。目視で確認したターゲット位置とレーダー画面上の位置のずれが軽減されます。

※船首方位センサー(MSC-10など)が必要です。海底地形図の表示にはNEWPEC+海底地形図が必要です。

AIS表示とMARPA(他船追尾)

最大100物標のAIS情報と、最大10物標のMARPA情報を表示できます。

機能内容必要な機器
AIS他船の船名・位置・針路・船速・行き先などを表示。レーダー電波の陰になる大きな物標の向こう側の状況把握にも役立ちます。AIS受信機またはAISトランスポンダ
MARPA(簡易ARPA)選択した最大10個の物標を追跡し、針路・船速・自船との距離などを分析表示。衝突回避に役立ちます。船首方位センサー(MSC-10など)
MARPA目標追尾

ガードゾーン

物体がゾーンに入ったときにアラームを鳴らすガードゾーンを設定できます。

ガードゾーン

非発信ゾーン

人体などに向けて電波を発信しないよう、非発信ゾーンを設定できます。

非発信ゾーン

VRMおよびEBL

VRM(可変距離環)とEBL(電子方位線)により、他船や陸地までの距離と方位をすばやく測定できます。

VRMおよびEBL

垂直範囲スケーリング

選択したレンジをディスプレイの縦方向に合わせ、前方のレーダー反応をより多く画面に表示します。ターゲットまでの距離を直感的に把握できます。

■第2世代と第3世代の違い(12kW)

出力・回転数・ビーム幅・バードモードは同じです。第3世代で変わる点は4つです。�〆蚤臉瀋螢譽鵐犬�72海里から96海里になる。�⊃織┘魁璽肇譽ぅ襦兵�船の動きの影響を除いた他船の軌跡)で、他船の動きを見分けやすい。��スキャン平均化で、荒天時や競合船の多い海域でも鳥の反応を残しやすい。�ぅ優奪肇錙璽�規格がBlueNetになる。

項目第2世代
GMR 1224/1226 xHD2
(この商品)
第3世代
GMR 1234/1236 xHD3
出力・回転数12kW・24/48RPM12kW・24/48RPM(同じ)
ビーム幅4ft 1.8°・6ft 1.1°同じ
最大設定レンジ72海里96海里
バードモード(鳥山探索)搭載搭載(差なし)
エコートレイル搭載真エコートレイル(自船の動きの影響を除去)
ネットワーク規格Garmin マリンネットワークBlueNet
従来のGarminマリンネットワークと組み合わせる場合の追加機材不要BlueNet機器1台のみ:アダプターケーブル
2台以上:BlueNet 30 Gateway ¥68,091
BlueNet 20 Switch ¥65,364
計 ¥133,455(税抜)
スキャン平均化(波・雨の反射を消す)なし搭載
その他の追加機能—ターゲットサイズ角度調整、100ノット耐風
発信部の価格(税抜)¥959,000¥1,016,273(差額 ¥57,273)

既存のGarminマリンネットワーク機器に追加し、BlueNet機器が2台以上になる場合、第3世代は発信部の差額¥57,273に加えてGateway・Switchの費用¥133,455がかかり、合計¥190,728(税抜)の差になります。ケーブル類は構成により別途必要です。

競合船が多い海域や、荒れた海の近距離で鳥と船を見分けたい場合は、スキャン平均化(複数回転分の反応を平均し、1回だけ映る波・雨・干渉を消す機能)を備えた第3世代の 010-02779-10 12kW xHD3 発信部 をご検討ください。

■詳細スペック

項目仕様
出力12kW
防水IPX6
電圧範囲10〜32VDC
最大範囲72NM
最小範囲20m
回転数24/48RPM(デュアル回転)
ビーム角度水平:4ftアンテナ1.8°/6ftアンテナ1.1° 垂直:23°
台座寸法52 × 32.4 × 31.8 cm
消費電力(標準/最大)90W/125W
重量発信部(ペデスタル)単体:21.4kg/アンテナ単体:4ft 5.5kg・6ft 7.7kg

■遠く・荒天で鳥を探すなら、出力が効きます

4kWでも鳥山は探知できます。ただし、荒れた海や3海里を超える距離で鳥を探すなら、出力の大きい12kW・25kWが有利です。

なぜ出力が効くのか(理論)

レーダーは、発射した電波が物体に当たって跳ね返る信号を表示する装置です。電波は行きと帰りの往復で弱まり、返ってくる信号は「距離の4乗」に反比例して小さくなります。

受信電力 ∝ 出力 × 目標の反射の大きさ ÷ 距離4
出力同じ距離での反射の強さ同じ強さで捉えられる距離
4kW1(基準)1(基準)
12kW3.0倍(+4.8dB)1.32倍
25kW6.25倍(+8.0dB)1.58倍

アンテナ・パルス幅・受信感度が同じ場合の理論値です。25kWは12kWに対して、反射が2.08倍、距離が約1.2倍です。

出力が効くのは「遠く・小さい反応」

出力を上げると、海面や雨の反射も同じ倍率で強くなります。出力が本当に効くのは、受信機自体の雑音(出力に関係なく一定の雑音)に対してです。

  • 近距離の波の反射 → ビーム幅とスキャンアベレージ(第3世代)が効く
  • 遠距離の小さい反応 → 出力が大きいほど雑音から浮き上がる

当社の実地での結果

荒天時、約3海里先の鳥の反応が、4kWでは消え、12kW・25kWでは残りました。1〜2海里の範囲なら4kWでも探知できますが、荒天時や3海里を超える距離では、ハイパワーが有利です。

距離の上限は設置面の高さで決まります

出力を上げても、レーダー水平線より先は見えません。例:アンテナ4m・鳥の高さ5m → 約9.4海里(約17.5km)。設置高さ別の表は「■距離を伸ばすのは、出力ではなく設置高さ」にあります。

12kW・25kWの操作には資格が必要です
12kW・25kWは出力5kW以上のため、操作にはレーダー級海上特殊無線技士、または第二級海上特殊無線技士以上の資格が必要です(第三級海上特殊無線技士では操作できません)。4kWのレーダーは操作の資格が不要です(無線局の開局申請は必要です)。

ハイパワー機(オープンアレイ発信部):12kW 第2世代 010-01333-02/第3世代 010-02779-10 25kW 第2世代 010-01333-10/第3世代 010-02779-20
