【干渉ノイズ対策成功事例】
※EMI対策はこの対策で必ず効くわけではありません
参考になれば幸いです

機器
GPSMAP1022xsv
GT51M-TM
症状

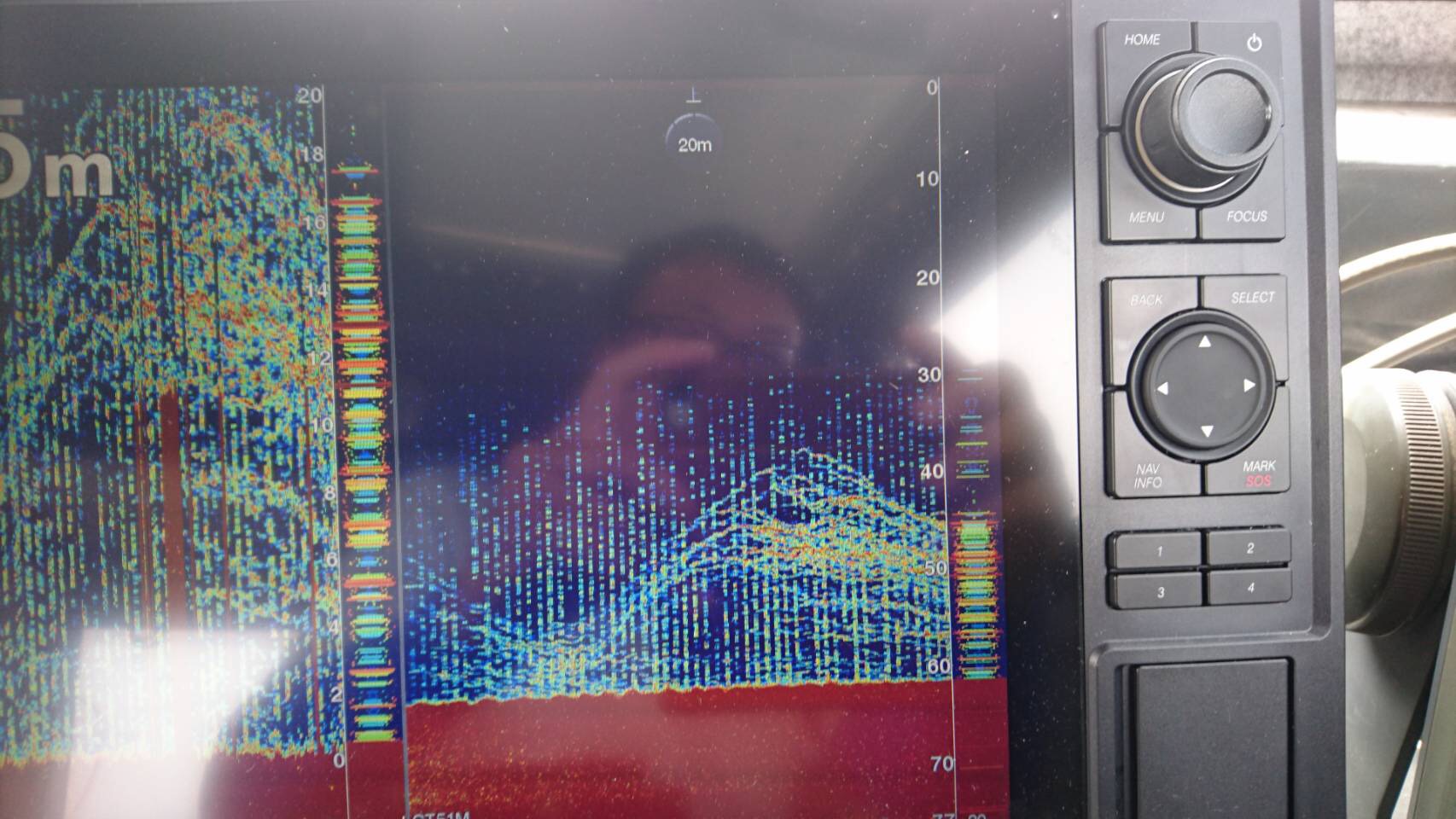

縦線の干渉縞が魚探画面 サイドビュー画面に出る

対策
  1. 本体背面からバッテリーマイナスへアース
十分な効果が得られず

追加対策1

  1. 振動子のブラケット固定用ボルトへアース接続

これで大きくノイズが減少


※電食の恐れがないか要経過観察

追加対策2

本体裏側を銅箔テープでシールドして銅箔テープとアース接続

※内臓GPSアンテナの感度低下を気をつけて銅箔テープ設置
トイレモーター銅箔テープでシールドして銅箔テープとアース接続


銅箔テープではなくアルミテープでも効果があります
