B-GETS



B-GETS

日本茨城県鹿嶋市根三田1498

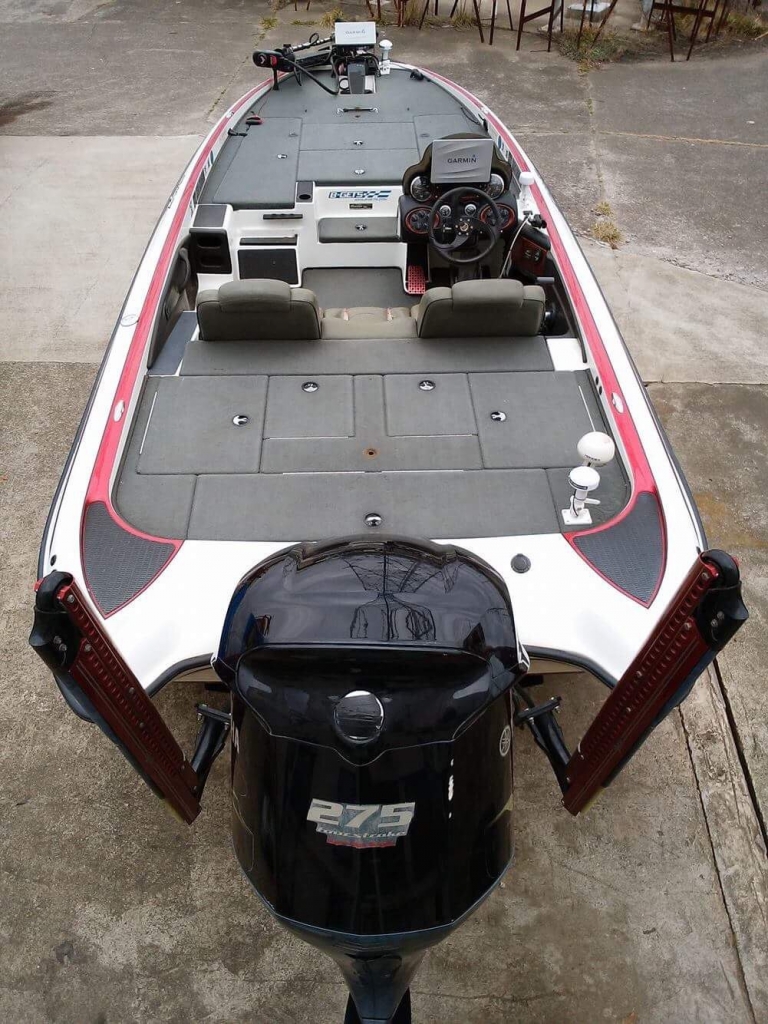

ベースボート トライトン

https://www.facebook.com/Bgets.BassBoat/videos/240158083059940/

バウ

GPSMAP 7410xsv GPS魚探010-01306-02

Panoptix PS31 前方探査用3Dソナー010-01284-01 1
6m イーサネット防水ケーブル010-10551-00 1
GT52HW-TM 12-pin トランサムマウント振動子010-12405-00

アジャスタブル アンテナベース プラスチック製 可動型 GPSアンテナ架台 GAIS-P
QZS-50S 10HZGPS/GRONASS/MTSAT/QZSS/BEIDOU受信機 QZS-50S

10インチのタッチパネルでコンソールで作図したQUICKDRAWをリアルタイムで共有

PS31で前方のストラクチャーを狙い撃ちできる前方リアルタイムシューティングシステムです

コンソール

GPSMAP 7410xsv GPS魚探010-01306-02
GT52HW-TM 12-pin トランサムマウント振動子010-12405-00
アジャスタブル アンテナベース プラスチック製 可動型 GPSアンテナ架台 GAIS-P
QZS-50S 10HZGPS/GRONASS/MTSAT/QZSS/BEIDOU受信機 QZS-50S
GARMIN用 次世代10HZ磁気+衛星ヘディングセンサー HD-9AX HD-9AX

コンソールはQUICKDRAW CONTOURSでの作図精度を最大限に上げるために振動子と外部アンテナの位置を同期してあります。

加えて、パワーポールではモーターを使用するため 付近に設置すると磁気の影響を 受けてしまいます。
磁気の影響を考慮してコンソール付近にヘディングセンサーが設置してあります。

9軸ヘディングセンサーなのでバウが上がっていても正確なヘディング情報を得られて、
すべての画面にヘディング情報をイーサネット経由で配信しています。

機器の性能を最大限に引き出す素晴らしい艤装です。
